3051S GP/AP 压力 / 绝压变送器

电容式压力差压变送器

产品概述

3051S DP 差压变送器用于测量液体、气体或蒸汽的液 位、密度、压力 / 差压以及流量， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或 M100 遥控器相互通信，进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

产品概述

3051S DP 差压变送器用于测量液体、气体或蒸汽的液 位、密度、压力 / 差压以及流量， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或 M100 遥控器相互通信，进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

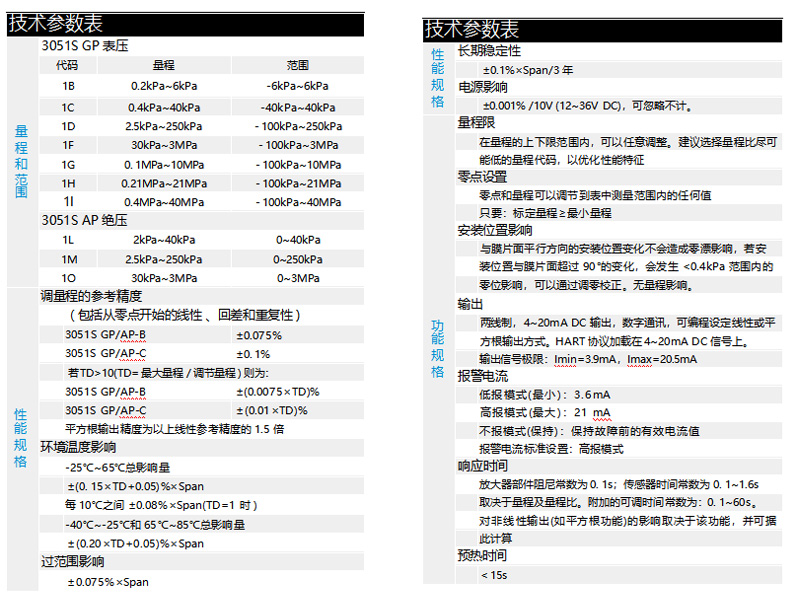

左栏 技术参数表 量程和范围 3051S GP 表压 代码 量程 范围 1B 0.6kPa~6kPa -6kPa~6kPa 1C 0.4kPa~40kPa -40kPa~40kPa 1D 2.5kPa~250kPa -100kPa~250kPa 1F 30kPa~3MPa -100kPa~3MPa 1G 0.1MPa~10MPa -100kPa~10MPa 1H 0.21MPa~21MPa -100kPa~21MPa 1I 0.4MPa~40MPa -100kPa~40MPa 3051S AP 绝压 代码 量程 范围 1L 2kPa~40kPa 0~40kPa 1M 2.5kPa~250kPa 0~250kPa 1O 30kPa~3MPa 0~3MPa 调量程的参考精度（包括从零点开始的线性、回差和重复性） 3051S GP/AP-B：±0.075% 3051S GP/AP-C：±0.1% 若 3051S TG/TD = 最大量程 / 满量程，则为： 3051S GP/AP-B：±(0.075×TD)% 3051S GP/AP-C：±(0.01×TD)% 平方根输出精度为以上线性参考精度的 1.5 倍 性能规格 环境温度影响 -25℃~65℃总影响量：±(0.15×TD+0.05)×Span 每 10℃之间：±0.08×Span (TD=1 时) -40℃~-25℃和 65℃~85℃总影响量：±(0.20×TD+0.05)×Span 过压影响：±0.075×Span 右栏 技术参数表 性能规格 长期稳定性：±0.15%×Span/3 年 电源影响：±0.001%/(10V~13.6V DC，可忽略不计。) 量程 量程限：在量程的上下限范围内，可以任意调整，建议选择量程比尽可能低的量程代码，以优化性能特征 零点设置：零点和量程可以调节到表中量程范围内的任何值。只要：标定量程≥最小量程 安装位置影响 与膜片平面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片超过 90° 的变化，会发生 < 0.4kPa 范围内的零位影响，可以通过调零修正，无量程影响。 功能规格 输出 两线制，4~20mA DC 输出，数字通讯，可编设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。 输出信号极限：Imin=3.9mA，Imax=20.5mA 报警电流 低限模式 (最小)：3.6mA 高限模式 (最大)：21mA 不报警模式 (保持)：保持故障前的有效电流值 报警电流标准设置：高限模式 响应时间 放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s 取决于量程及量程比，附加的可调时间常数为：0.1~60s。 对非线性输出 (如平方根功能) 的影响取决于该功能，可通过调零修正 预热时间：<15s

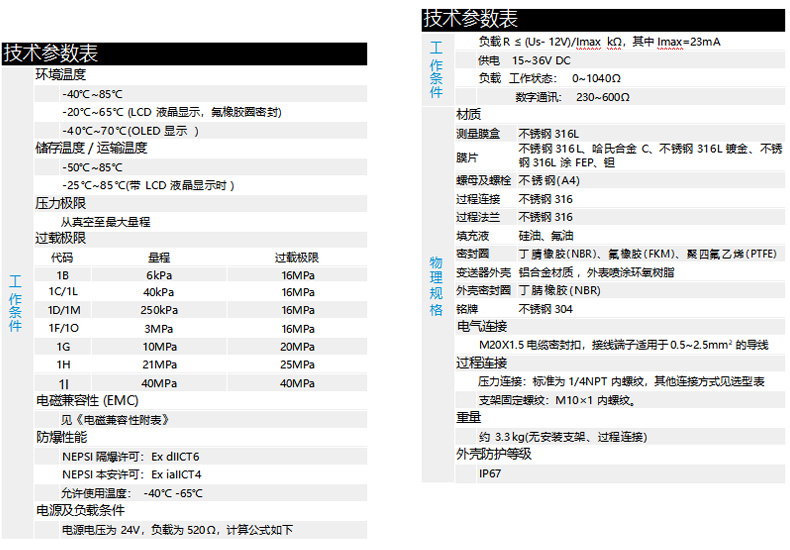

左栏 技术参数表环境温度-40~85℃-20~65℃（LCD 液晶显示，氟橡胶密封）-40~70℃（OLED 显示）储存温度 / 运输温度：-50℃~85℃压力极限：-25~85℃（带 LCD 液晶显示时），从真空至最大量程工作条件・过载极限代码量程过载极限1B6kPa16MPa1C/1L40kPa16MPa1D/1M250kPa16MPa1F/1O3MPa16MPa1G10MPa20MPa1H21MPa25MPa1I40MPa40MPa电磁兼容性（EMC）：见《电磁兼容性附表》防爆性能NEPISI 隔爆许可：Ex dIICT6NEPISI 本安许可：Ex iaIICT4允许使用温度：-40~65℃电源及负载条件：电源电压 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）右栏 技术参数表工作条件负载公式：\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω物理规格・材质测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C、不锈钢 316L 镀金、不锈钢 316、PEEK 铝螺母及螺栓：不锈钢 (A4)过连接器：不锈钢 316过程连接：不锈钢 316填充液：硅油、氟油密封圈：丁腈橡胶 (NBR)、氟橡胶 (FKM)、聚四氟乙烯 (PTFE)变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：标准为 1/4NPT 内螺纹，其他连接方式见选型表；支架固定螺纹 M10×1 内螺纹重量：约 3.3kg（无安装支架、过程连接）外壳防护等级：IP67

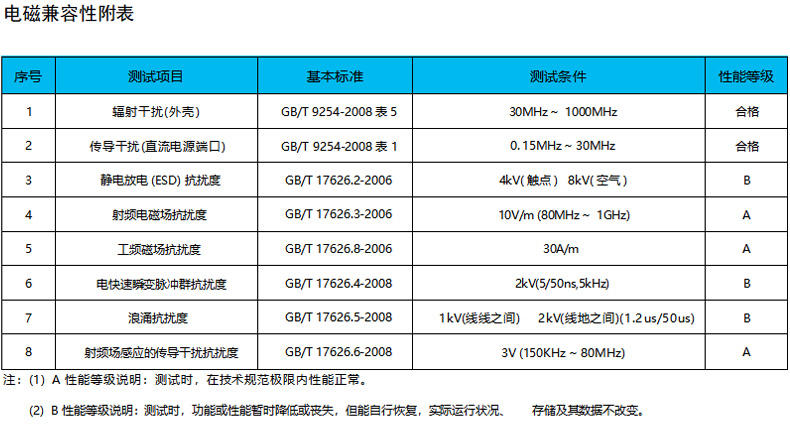

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

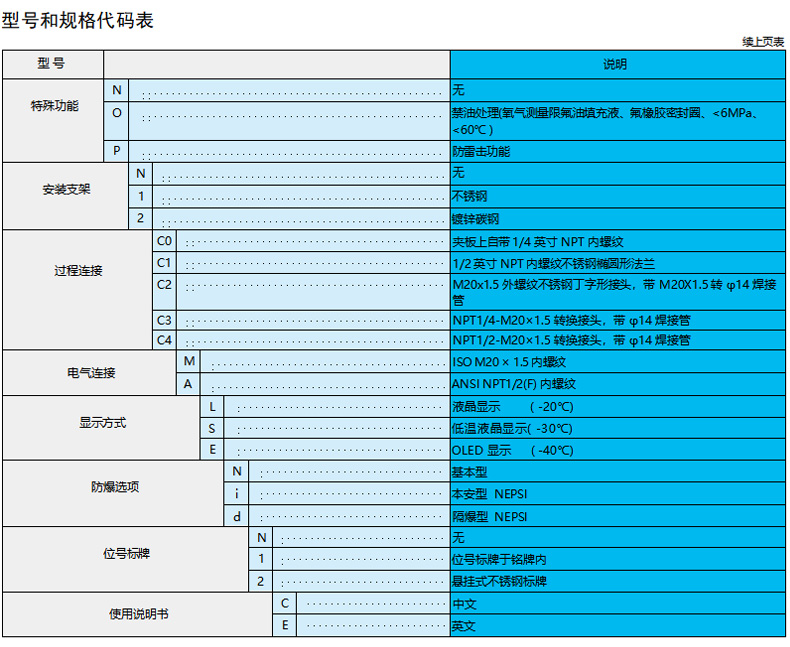

型号和规格代码表： 项目 规格代码 说明 特殊功能 N 无 O 禁油处理 (氨气测量限配油填充液、氟橡胶密封时、<6MPa、<60℃) P 防雷击功能 安装支架 N 无 1 不锈钢 2 镀锌碳钢 过程连接 C0 夹板上带 1/4 英寸 NPT 内螺纹 C1 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 C2 M20x1.5 外螺纹不锈钢丁字形接头，带 M20x1.5 转 φ14 焊接管 C3 NPT1/4-M20x1.5 转换接头，带 φ14 焊接管 C4 NPT1/2-M20x1.5 转换接头，带 φ14 焊接管 电气连接 M ISO M20×15 内螺纹 A ANSI (NPT1/2) F 内螺纹 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 位号牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文

选型举例：

例：3051S GP-B1CANNP1C0LN1C

[3051S GP]：压力变送器

[B]：基本误差 ±0.075%

[1C]：传感器量程为 0-2kPa ~ 40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[N]：无泄放阀

[N]：接液密封圈为丁腈橡胶(NBR)

[P]：带防雷击功能

[1]：不锈钢安装支架

[C0]： 夹板上自带 1/4 英寸 NPT 内螺纹

[M]：电气接口为 M20*1.5 内螺纹

[L]：液晶显示

[N]：基本型(非防爆变送器)

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。

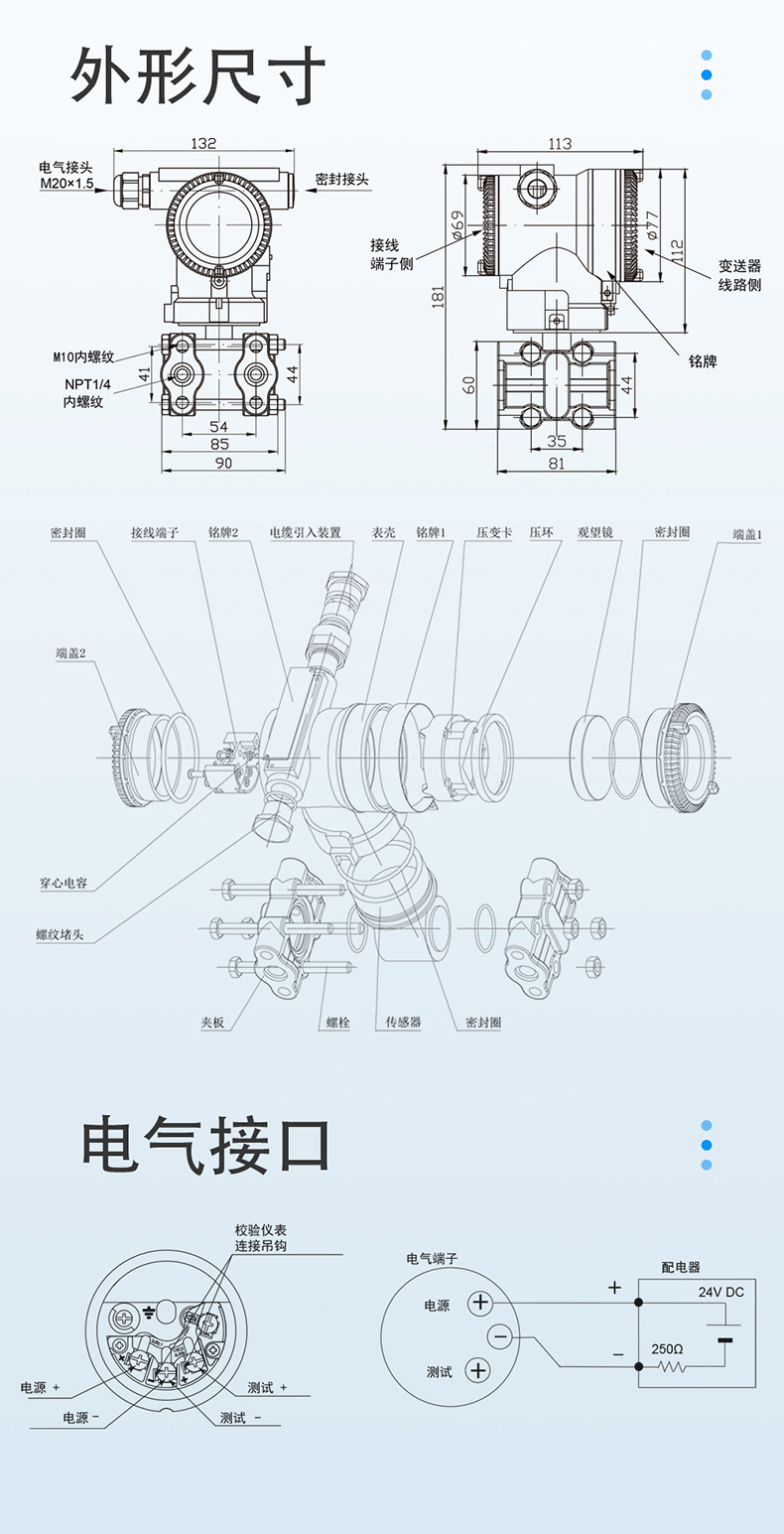

压力变送器接线图


左栏 技术参数表 量程和范围 3051S GP 表压 代码 量程 范围 1B 0.6kPa~6kPa -6kPa~6kPa 1C 0.4kPa~40kPa -40kPa~40kPa 1D 2.5kPa~250kPa -100kPa~250kPa 1F 30kPa~3MPa -100kPa~3MPa 1G 0.1MPa~10MPa -100kPa~10MPa 1H 0.21MPa~21MPa -100kPa~21MPa 1I 0.4MPa~40MPa -100kPa~40MPa 3051S AP 绝压 代码 量程 范围 1L 2kPa~40kPa 0~40kPa 1M 2.5kPa~250kPa 0~250kPa 1O 30kPa~3MPa 0~3MPa 调量程的参考精度（包括从零点开始的线性、回差和重复性） 3051S GP/AP-B：±0.075% 3051S GP/AP-C：±0.1% 若 3051S TG/TD = 最大量程 / 满量程，则为： 3051S GP/AP-B：±(0.075×TD)% 3051S GP/AP-C：±(0.01×TD)% 平方根输出精度为以上线性参考精度的 1.5 倍 性能规格 环境温度影响 -25℃~65℃总影响量：±(0.15×TD+0.05)×Span 每 10℃之间：±0.08×Span (TD=1 时) -40℃~-25℃和 65℃~85℃总影响量：±(0.20×TD+0.05)×Span 过压影响：±0.075×Span 右栏 技术参数表 性能规格 长期稳定性：±0.15%×Span/3 年 电源影响：±0.001%/(10V~13.6V DC，可忽略不计。) 量程 量程限：在量程的上下限范围内，可以任意调整，建议选择量程比尽可能低的量程代码，以优化性能特征 零点设置：零点和量程可以调节到表中量程范围内的任何值。只要：标定量程≥最小量程 安装位置影响 与膜片平面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片超过 90° 的变化，会发生 < 0.4kPa 范围内的零位影响，可以通过调零修正，无量程影响。 功能规格 输出 两线制，4~20mA DC 输出，数字通讯，可编设定线性或平方根输出方式。HART 协议加载在 4~20mA DC 信号上。 输出信号极限：Imin=3.9mA，Imax=20.5mA 报警电流 低限模式 (最小)：3.6mA 高限模式 (最大)：21mA 不报警模式 (保持)：保持故障前的有效电流值 报警电流标准设置：高限模式 响应时间 放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s 取决于量程及量程比，附加的可调时间常数为：0.1~60s。 对非线性输出 (如平方根功能) 的影响取决于该功能，可通过调零修正 预热时间：<15s

左栏 技术参数表环境温度-40~85℃-20~65℃（LCD 液晶显示，氟橡胶密封）-40~70℃（OLED 显示）储存温度 / 运输温度：-50℃~85℃压力极限：-25~85℃（带 LCD 液晶显示时），从真空至最大量程工作条件・过载极限代码量程过载极限1B6kPa16MPa1C/1L40kPa16MPa1D/1M250kPa16MPa1F/1O3MPa16MPa1G10MPa20MPa1H21MPa25MPa1I40MPa40MPa电磁兼容性（EMC）：见《电磁兼容性附表》防爆性能NEPISI 隔爆许可：Ex dIICT6NEPISI 本安许可：Ex iaIICT4允许使用温度：-40~65℃电源及负载条件：电源电压 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）右栏 技术参数表工作条件负载公式：\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω物理规格・材质测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C、不锈钢 316L 镀金、不锈钢 316、PEEK 铝螺母及螺栓：不锈钢 (A4)过连接器：不锈钢 316过程连接：不锈钢 316填充液：硅油、氟油密封圈：丁腈橡胶 (NBR)、氟橡胶 (FKM)、聚四氟乙烯 (PTFE)变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接：标准为 1/4NPT 内螺纹，其他连接方式见选型表；支架固定螺纹 M10×1 内螺纹重量：约 3.3kg（无安装支架、过程连接）外壳防护等级：IP67

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

型号和规格代码表： 项目 规格代码 说明 特殊功能 N 无 O 禁油处理 (氨气测量限配油填充液、氟橡胶密封时、<6MPa、<60℃) P 防雷击功能 安装支架 N 无 1 不锈钢 2 镀锌碳钢 过程连接 C0 夹板上带 1/4 英寸 NPT 内螺纹 C1 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 C2 M20x1.5 外螺纹不锈钢丁字形接头，带 M20x1.5 转 φ14 焊接管 C3 NPT1/4-M20x1.5 转换接头，带 φ14 焊接管 C4 NPT1/2-M20x1.5 转换接头，带 φ14 焊接管 电气连接 M ISO M20×15 内螺纹 A ANSI (NPT1/2) F 内螺纹 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 位号牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文

选型举例：

例：3051S GP-B1CANNP1C0LN1C

[3051S GP]：压力变送器

[B]：基本误差 ±0.075%

[1C]：传感器量程为 0-2kPa ~ 40kPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[N]：无泄放阀

[N]：接液密封圈为丁腈橡胶(NBR)

[P]：带防雷击功能

[1]：不锈钢安装支架

[C0]： 夹板上自带 1/4 英寸 NPT 内螺纹

[M]：电气接口为 M20*1.5 内螺纹

[L]：液晶显示

[N]：基本型(非防爆变送器)

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
