3051S DR 微差压变送器

电容式压力差压变送器

产品概述

3051S DR- 微差压变送器用于测量液体、气体或蒸汽 的液位、密度、压力， 然后将其转变成 4 ~ 20mADC HART 电 流信号输出。也可与 FD375 手持终端或遥控器相互通信，通过 它们进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

产品概述

3051S DR- 微差压变送器用于测量液体、气体或蒸汽 的液位、密度、压力， 然后将其转变成 4 ~ 20mADC HART 电 流信号输出。也可与 FD375 手持终端或遥控器相互通信，通过 它们进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

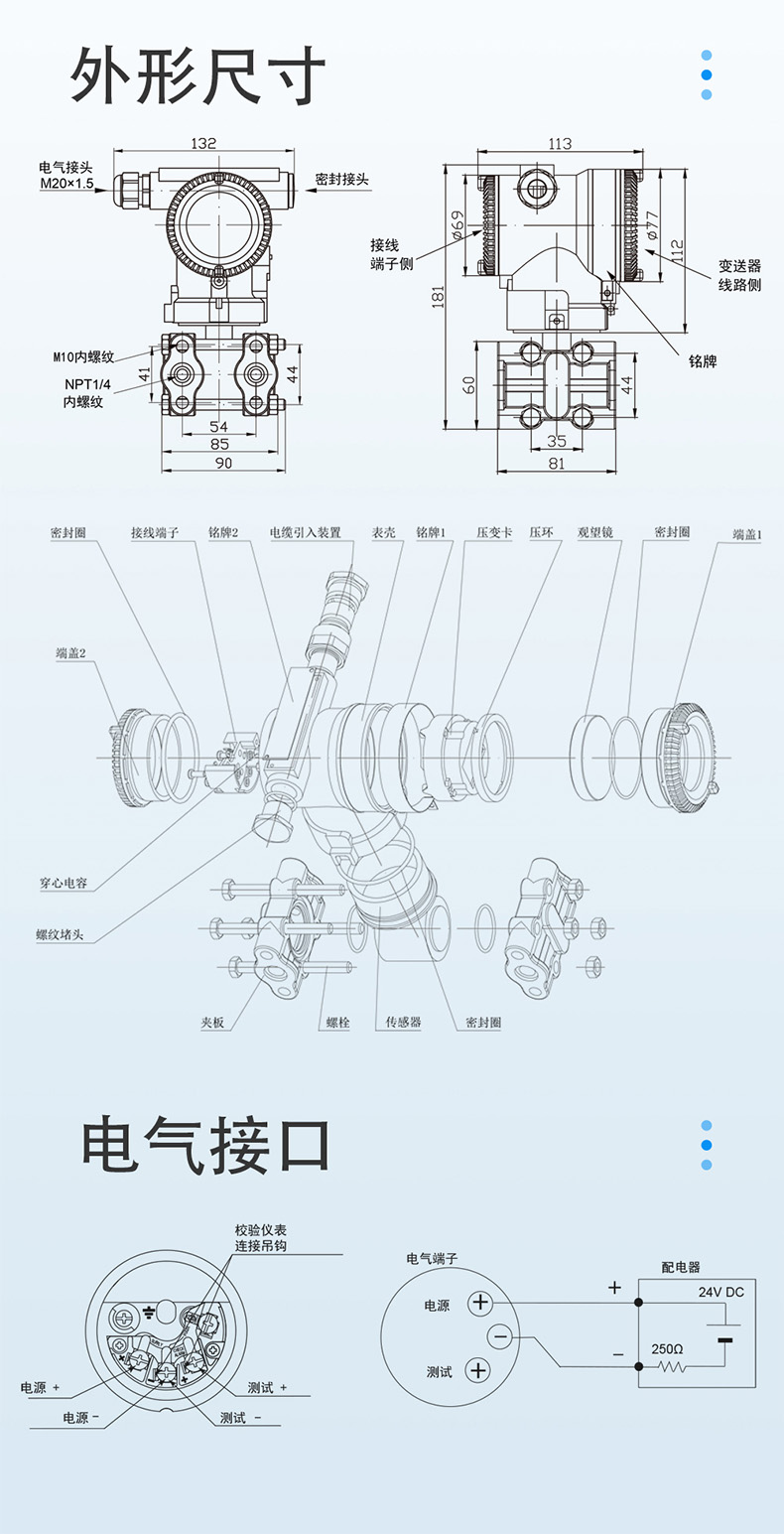

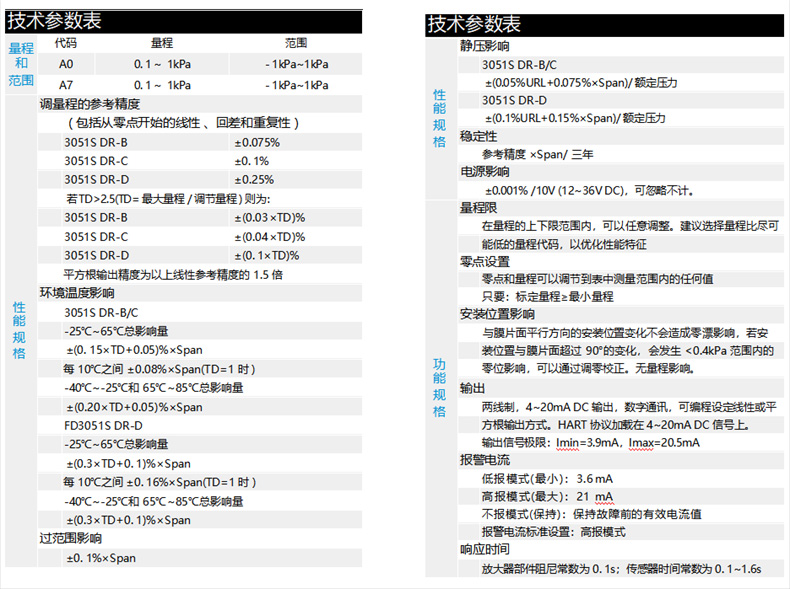

左栏 技术参数表量程和范围代码量程范围A00.1~1kPa-1kPa~1kPaA70.1~1kPa-1kPa~1kPa调量程的参考精度（包括从零点开始的线性、回差和重复性）3051S DR-B：±0.075%3051S DR-C：±0.1%3051S DR-D：±0.25%若\(\text{TD>2.5(TD=最大量程/满量程)}\)，则为：3051S DR-B：\(\pm(0.03×\text{TD})\%\)3051S DR-C：\(\pm(0.04×\text{TD})\%\)3051S DR-D：\(\pm(0.1×\text{TD})\%\)平方根输出精度为以上线性参考精度的 1.5 倍性能规格环境温度影响3051S DR-B/C-25℃~65℃总影响量：\(\pm(0.15×\text{TD}+0.05)\%×\text{Span}\)每 10℃之间：\(\pm0.08\%×\text{Span}(\text{TD=1时})\)-40℃~-25℃和 65℃~85℃总影响量：\(\pm(0.20×\text{TD}+0.05)\%×\text{Span}\)FD3051S DR-D-25℃~65℃总影响量：\(\pm(0.3×\text{TD}+0.1)\%×\text{Span}\)每 10℃之间：\(\pm0.16\%×\text{Span}(\text{TD=1时})\)-40℃~-25℃和 65℃~85℃总影响量：\(\pm(0.3×\text{TD}+0.1)\%×\text{Span}\)过范围影响：\(\pm0.1\%×\text{Span}\)右栏 技术参数表性能规格静压影响3051S DR-B/C：\(\pm0.05\%URL+0.075\%×\text{Span}/额定压力\)3051S DR-D：\(\pm0.1\%URL+0.15\%×\text{Span}/额定压力\)稳定性：\(\pm参考精度×\text{Span}/三年\)电源影响：\(\pm0.001\%/10V（12~36VDC，可忽略不计）\)量程量程限：在量程的上下限范围内，可任意调整；建议选择量程比尽可能低的量程代码，以优化性能特征零点设置：零点和量程可调节到表中测量范围内的任何值，只要：标定量程≥最小量程安装位置影响与膜片平面平行方向的安装位置变化不会造成零漂影响；若安装位置与膜片超过 90° 的变化，会发生 < 0.4kPa 范围内的零位影响，可通过调零校正，无量程影响功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式；HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s

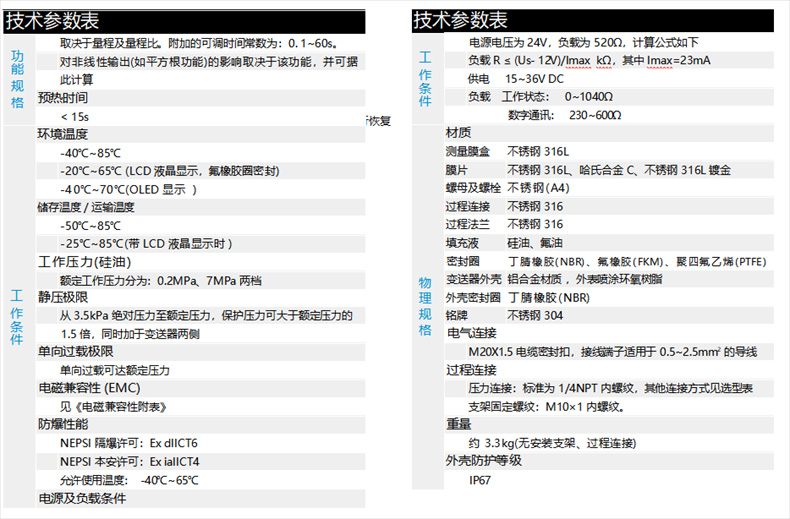

左栏 技术参数表功能规格响应时间：取决于量程及量程比。附加的可调时间常数为：0.1~60s；对非线性输出 (如平方根功能) 的影响取决于该功能，并可通过调零校正预热时间：<15s工作条件环境温度-40℃~85℃-20℃~65℃（LCD 液晶显示，氟橡胶密封）-40℃~70℃（OLED 显示）储存温度 / 运输温度-50℃~85℃-25℃~85℃（带 LCD 液晶显示时）工作压力 (硅油)静压额定工作压力分：0.2MPa、7MPa 两档额定压力：从 3.5kPa 绝对压力至额定压力，保护力可大于额定压力的 1.5 倍（同时加于变送器两侧）单向过极限：单向过载可达额定压力电磁兼容性（EMC）：见《电磁兼容性附表》防爆性能NEPISI 隔爆许可：Ex dIICT6NEPISI 本安许可：Ex iaIICT4允许使用温度：-40℃~65℃电源及负载条件（内容未完整显示）右栏 技术参数表工作条件・电源及负载条件电源电压为 24V，负载为 520Ω，计算公式：负载\(R \leq \frac{U_s - 12V}{I_{max}} k\Omega\)（其中\(I_{max}=23mA\)）供电：15~36V DC负载：工作状态 0~1040Ω；数字通讯 230~600Ω物理规格材质测量膜盒：不锈钢 316L膜片：不锈钢 316L、哈氏合金 C、不锈钢 316L 镀金螺母及螺栓：不锈钢 (A4)过程连接 / 过程法兰：不锈钢 316填充液：硅油、氟油密封圈：丁腈橡胶 (NBR)、氟橡胶 (FKM)、聚四氟乙烯 (PTFE)变送器外壳：铝合金材质，外表喷环氧聚氨酯外壳密封圈：丁腈橡胶 (NBR)接液：不锈钢 304电气连接：M20X1.5 电缆密封扣，接线端子适用于 0.5~2.5mm² 的导线过程连接压力连接：标准为 1/4NPT 内螺纹，其他连接方式见选型表支架固定螺纹：M10×1 内螺纹重量：约 3.3kg（无安装支架、过程连接）外壳防护等级：IP67

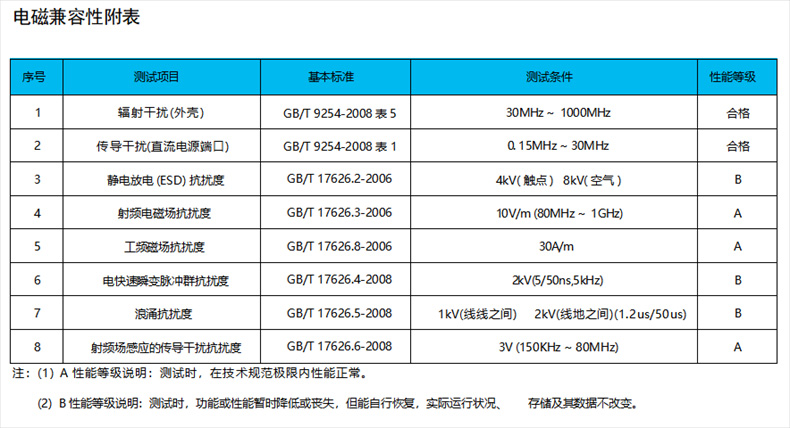

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150kHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

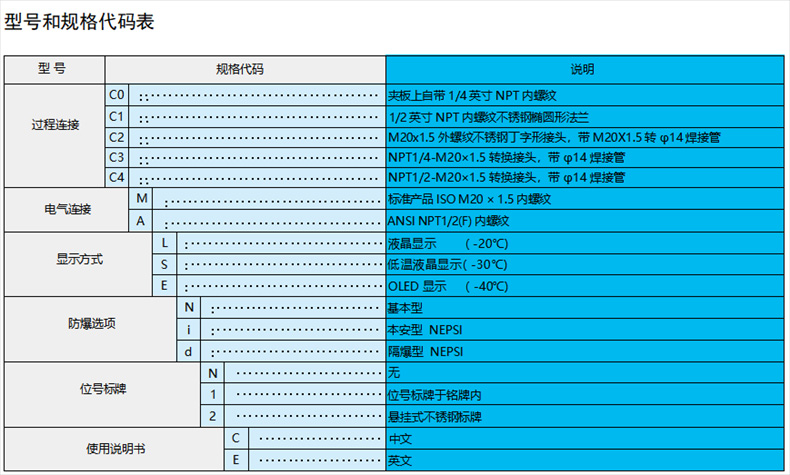

型号和规格代码表： 项目 规格代码 说明 过程连接 C0 夹板上带 1/4 英寸 NPT 内螺纹 C1 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 C2 M20x1.5 外螺纹不锈钢丁字形接头，带 M20X1.5 转 φ14 焊接管 C3 NPT1/4-M20x1.5 转换接头，带 φ14 焊接管 C4 NPT1/2-M20x1.5 转换接头，带 φ14 焊接管 电气连接 M 标准 ISO M20×1.5 内螺纹 A ANSI NPT1/2 (F) 内螺纹 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 位号标牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文

选型举例：

例：3051S DR-CA00ABNN1C1MLN1C

[C]：基本误差 ±0. 1%

[A0]：量程为 0- 100Pa ~ 1kPa 额定工作压力 0.2MPa

[0]：静压传感器为无

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[B]：泄放阀装于法兰后部端面

[N]：接液密封圈为丁腈橡胶(NBR)

[N]：无特殊功能

[1]：不锈钢安装支架

[C1]：配 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰

[M]：电气接口为 M20*1.5 内螺纹

[L]：液晶显示

[N]：基本型(非防爆变送器)

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
