3051S DP- 差压变送器

电容式压力差压变送器

3051S DP 差压变送器用于测量液体、气体或蒸汽的液 位、密度、压力 / 差压以及流量， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或    M100 遥控器相互通信，进行参数设定、过程监控等。


销售电话（于工）: 18669340560
邮箱： 36360523@qq.com
地址： 山东省威海市火炬高技术产业开发区 天津路-198-1号厂房

3051S DP 差压变送器用于测量液体、气体或蒸汽的液 位、密度、压力 / 差压以及流量， 然后将其转变成 4 ~ 20mADC HART 电流信号输出。3051S 也可与 T375 手持终端或    M100 遥控器相互通信，进行参数设定、过程监控等。

标准规格

以标准零点为基准调校量程，不锈钢 316L 膜片，填充液 为硅油。

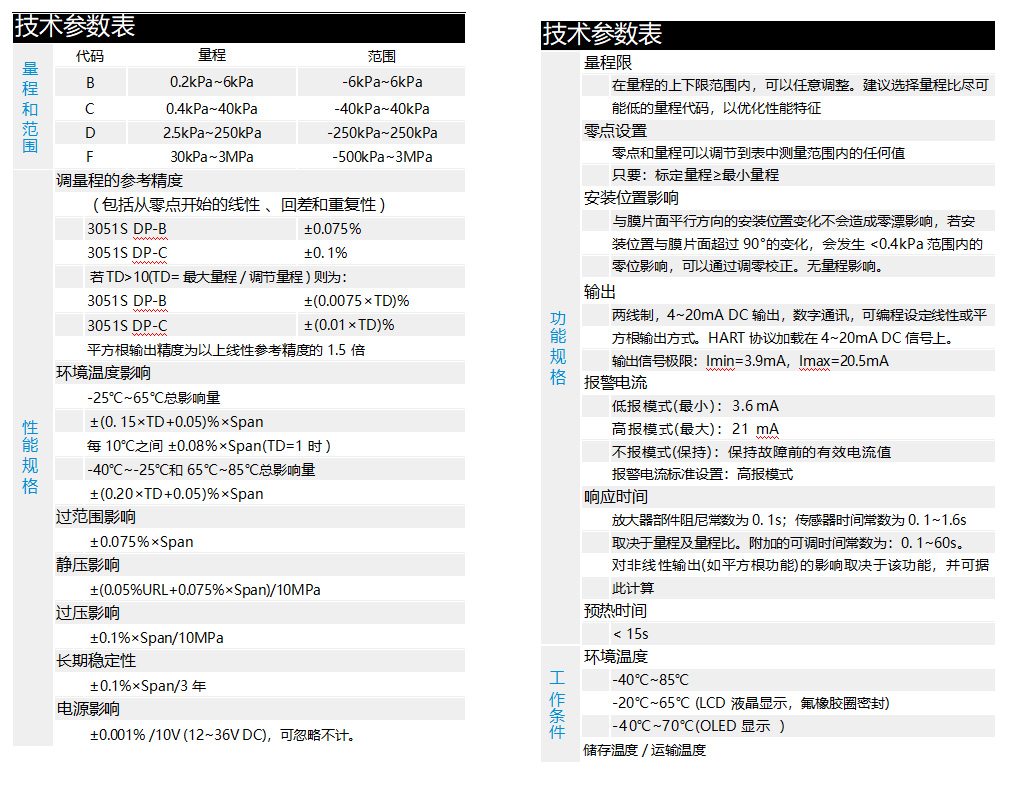

左栏 技术参数表量程和范围代码量程范围B0.2kPa~6kPa-6kPa~6kPaC0.4kPa~40kPa-40kPa~40kPaD2.5kPa~250kPa-250kPa~250kPaF30kPa~3MPa-500kPa~3MPa性能规格调量程的参考精度（含零点线性、回差、重复性）：3051S DP-B：\(\pm0.075\%\)3051S DP-C：\(\pm0.1\%\)若\(\text{TD>10（TD=最大量程/调节量程）}\)：3051S DP-B：\(\pm(0.0075×\text{TD})\%\)3051S DP-C：\(\pm(0.01×\text{TD})\%\)平方根输出精度：为以上线性参考精度的 1.5 倍环境温度影响：-25℃~65℃总影响量：\(\pm(0.15×\text{TD}+0.05)\%×\text{Span}\)每 10℃之间：\(\pm0.08\%×\text{Span（TD=1时）}\)-40℃~-25℃和 65℃~85℃总影响量：\(\pm(0.20×\text{TD}+0.05)\%×\text{Span}\)过范围影响：\(\pm0.075\%×\text{Span}\)静压影响：\(\pm(0.05\%URL+0.075\%×\text{Span})/10MPa\)过压影响：\(\pm0.1\%×\text{Span}/10MPa\)长期稳定性：\(\pm0.1\%×\text{Span}/3年\)电源影响：\(\pm0.001\%/10V(12~36VDC)，可忽略不计\)右栏 技术参数表量程限在量程的上下限范围内，可任意调整；建议选择量程比尽可能低的量程代码，以优化性能特征。零点设置零点和量程可调节到表中测量范围内的任何值，只要：标定量程≥最小量程。安装位置影响与膜片面平行方向的安装位置变化不会造成零漂影响；若安装位置与膜片超过 90° 的变化，会发生 < 0.4kPa 范围内的零位影响，可通过调零校正，无量程影响。功能规格输出：两线制，4~20mA DC 输出，数字通讯，可编程设定线性或平方根输出方式；HART 协议加载在 4~20mA DC 信号上。输出信号极限：\(\text{Imin}=3.9\text{mA}，\text{Imax}=20.5\text{mA}\)报警电流：低限模式 (最小)：3.6mA高限模式 (最大)：21mA不报警模式 (保持)：保持故障前的有效电流值报警电流标准设置：高限模式响应时间：放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1~1.6s（取决于量程及量程比）附加的可调时间常数为：0.1~60s；对非线性输出 (如平方根功能) 的影响取决于该功能，可据此计算预热时间：<15s工作条件环境温度：-40℃~85℃-20℃~65℃（LCD 液晶显示，氟橡胶圈密封时）-40℃~70℃（OLED 显示时）储存温度 / 运输温度

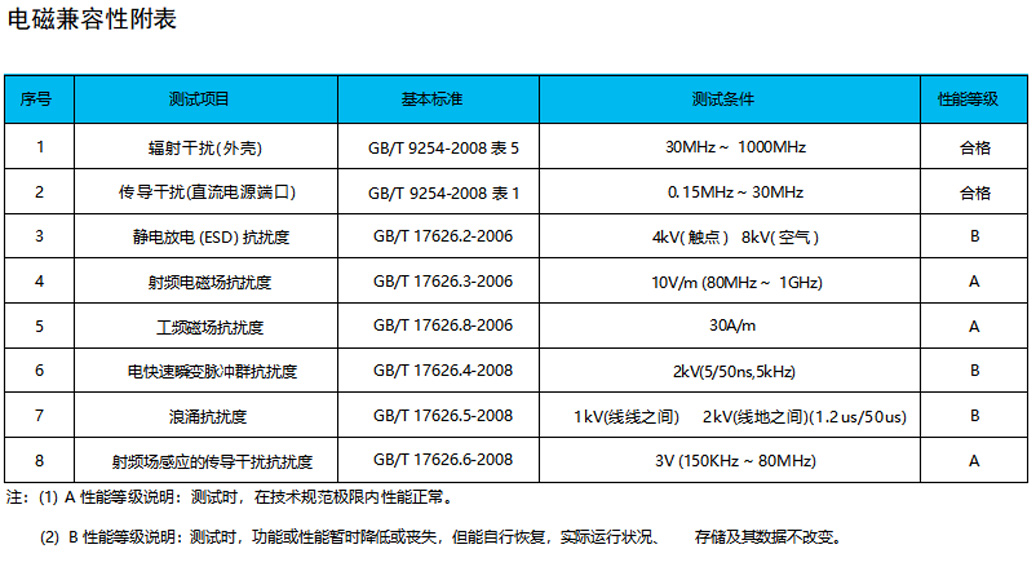

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150KHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

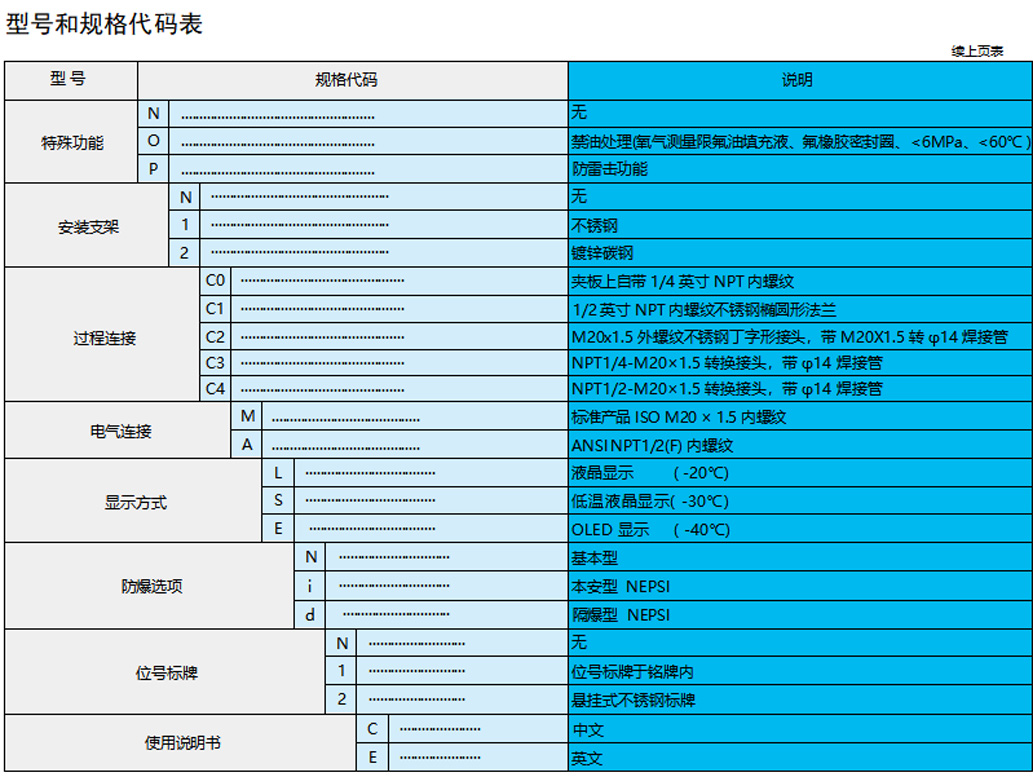

型号和规格代码表： 项目 规格代码 说明 特殊功能 N 无 O 禁油处理 (氧气测量限氟油充液、氟橡胶密封圈、<6MPa、<60℃) P 防雷击功能 安装支架 N 无 1 不锈钢 2 镀锌碳钢 过程连接 C0 夹板上自带 1/4 英寸 NPT 内螺纹 C1 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 C2 M20x1.5 外螺纹不锈钢丁字形接头，带 M20X1.5 转 φ14 焊接管 C3 NPT1/4-M20x1.5 转换接头，带 φ14 焊接管 C4 NPT1/2-M20x1.5 转换接头，带 φ14 焊接管 电气连接 M 标准产品：ISO M20×1.5 内螺纹 A ANSI NPT1/2 (F) 内螺纹 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 位号标牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文

选型举例：

例：3051S DP-BC2A1BNN1C1LN1C

[3051S DP]：差压变送器

[B]：基本误差 ±0.075%

[C]：量程为 0-400Pa ~ 40kPa

[2]：静压传感器为 10MPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[1]：额定工作压力为 16MPa

[B]：泄放阀装于法兰后部端面

[N]：接液密封圈为丁腈橡胶(NBR)

[N]：特殊功能，无

[1]：不锈钢安装支架

[C1]：配 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰

[M]：电气接口为 M20*1.5 内螺纹

[L]：液晶显示

[N]：基本型(非防爆变送器)

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。

电磁兼容性附表： 序号 测试项目 基本标准 测试条件 性能等级 1 辐射干扰 (外壳) GB/T 9254-2008 表 5 30MHz～1000MHz 合格 2 传导干扰 (直流电源端口) GB/T 9254-2008 表 1 0.15MHz～30MHz 合格 3 静电放电 (ESD) 抗扰度 GB/T 17626.2-2006 4kV (触点) 8kV (空气) B 4 射频电磁场抗扰度 GB/T 17626.3-2006 10V/m(80MHz～1GHz) A 5 工频磁场抗扰度 GB/T 17626.8-2006 30A/m A 6 电快速瞬变脉冲群抗扰度 GB/T 17626.4-2008 2kV(5/50ns, 5kHz) B 7 浪涌抗扰度 GB/T 17626.5-2008 1kV (线线之间) 2kV (线地之间)(1.2us/50us) B 8 射频场感应的传导干扰抗扰度 GB/T 17626.6-2008 3V(150KHz～80MHz) A 注:(1) A 性能等级说明：测试时，在技术规范极限内性能正常。(2) B 性能等级说明：测试时，功能或性能暂时降低或丧失，但能自行恢复，实际运行状况、存储及其数据不改变。

型号和规格代码表： 项目 规格代码 说明 特殊功能 N 无 O 禁油处理 (氧气测量限氟油充液、氟橡胶密封圈、<6MPa、<60℃) P 防雷击功能 安装支架 N 无 1 不锈钢 2 镀锌碳钢 过程连接 C0 夹板上自带 1/4 英寸 NPT 内螺纹 C1 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰 C2 M20x1.5 外螺纹不锈钢丁字形接头，带 M20X1.5 转 φ14 焊接管 C3 NPT1/4-M20x1.5 转换接头，带 φ14 焊接管 C4 NPT1/2-M20x1.5 转换接头，带 φ14 焊接管 电气连接 M 标准产品：ISO M20×1.5 内螺纹 A ANSI NPT1/2 (F) 内螺纹 显示方式 L 液晶显示（-20℃） S 低温液晶显示 (-30℃) E OLED 显示（-40℃） 防爆选项 N 基本型 i 本安型 NEPSI d 隔爆型 NEPSI 位号标牌 N 无 1 位号标牌于铭牌内 2 悬挂式不锈钢标牌 使用说明书 C 中文 E 英文

选型举例：

例：3051S DP-BC2A1BNN1C1LN1C

[3051S DP]：差压变送器

[B]：基本误差 ±0.075%

[C]：量程为 0-400Pa ~ 40kPa

[2]：静压传感器为 10MPa

[A]：接液部分为不锈钢 316L 膜片，填充液为硅油

[1]：额定工作压力为 16MPa

[B]：泄放阀装于法兰后部端面

[N]：接液密封圈为丁腈橡胶(NBR)

[N]：特殊功能，无

[1]：不锈钢安装支架

[C1]：配 1/2 英寸 NPT 内螺纹不锈钢椭圆形法兰

[M]：电气接口为 M20*1.5 内螺纹

[L]：液晶显示

[N]：基本型(非防爆变送器)

[1]：位号标于铭牌内

[C]：中文使用说明书

注：如某项代码为由特殊要求的非标项，则改为代码可用 X 或 Y 表示，并给出 X 或 Y 的相应说明。
